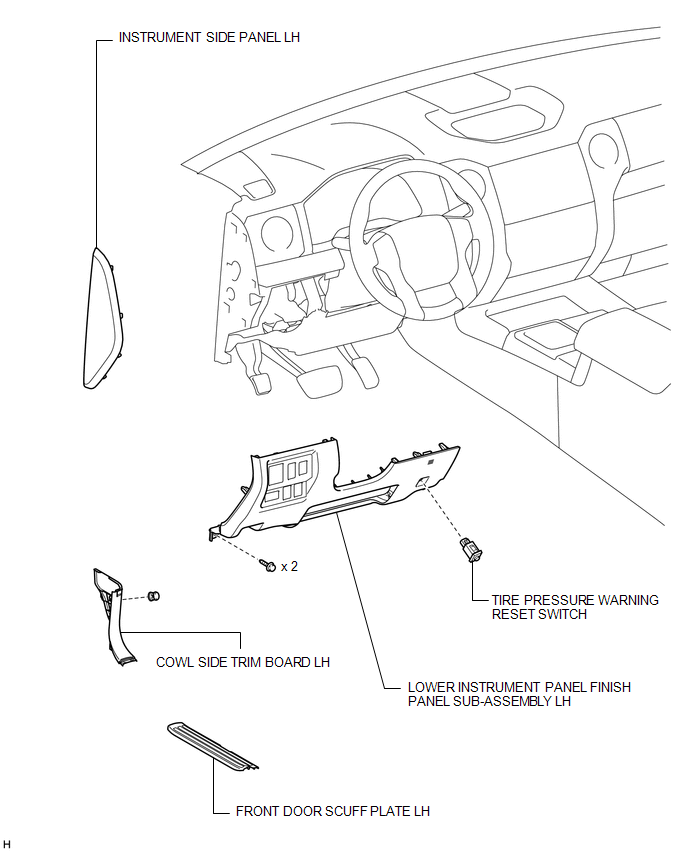

Components COMPONENTS ILLUSTRATION Inspection INSPECTION PROCEDURE 1. CHECK TIRE PRESSURE WARNING RESET SWITCH
Installation INSTALLATION PROCEDURE 1. INSTALL TIRE PRESSURE WARNING RESET SWITCH (a) Attach the 2 claws to install the tire pressure warning reset switch. (b) Connect the switch connector. 2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH 3. INSTALL INSTRUMENT SIDE PANEL LH 4. INSTALL COWL SIDE TRIM BOARD LH 5. INSTALL FRONT DOOR SCUFF PLATE LH Removal REMOVAL PROCEDURE 1. REMOVE FRONT DOOR SCUFF PLATE LH 2. REMOVE COWL SIDE TRIM BOARD LH 3. REMOVE INSTRUMENT SIDE PANEL LH 4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH 5. REMOVE TIRE PRESSURE WARNING RESET SWITCH
(b) Detach the 2 claws and remove the tire pressure warning reset switch. |
Toyota Tundra Service Manual > Trailer Brake Control System: ECU Malfunction (C14A7)
DESCRIPTION DTC No. Detection Item INF Code DTC Detection Condition Trouble Area C14A7 ECU Malfunction 71 72 73 74 INF Code: 71 ECU internal malfunction INF Code: 72 Actuator operation driver IC malfunction in ECU INF Code: 73 Actuator operation driver IC operates abnormally even though there is no ...
