Toyota Tundra Service Manual: Components

COMPONENTS

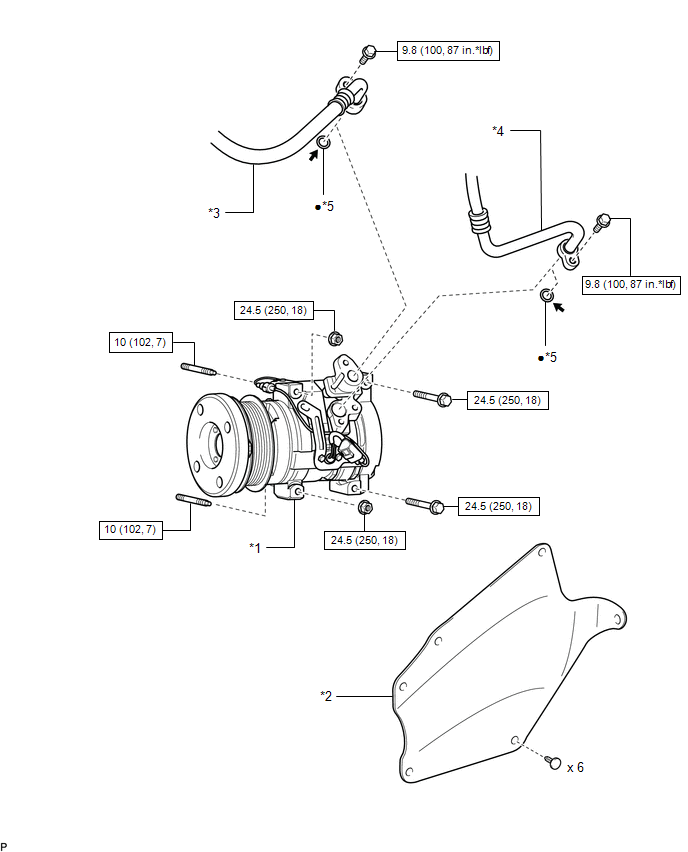

ILLUSTRATION

*1

COOLER COMPRESSOR ASSEMBLY

*2

FRONT FENDER APRON SEAL LH

*3

NO. 1 COOLER REFRIGERANT DISCHARGE HOSE

*4

NO. 1 COOLER REFRIGERANT SUCTION HOSE

*5

O-RING

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

Compressor oil ND-OIL 12 or equivalent

-

-

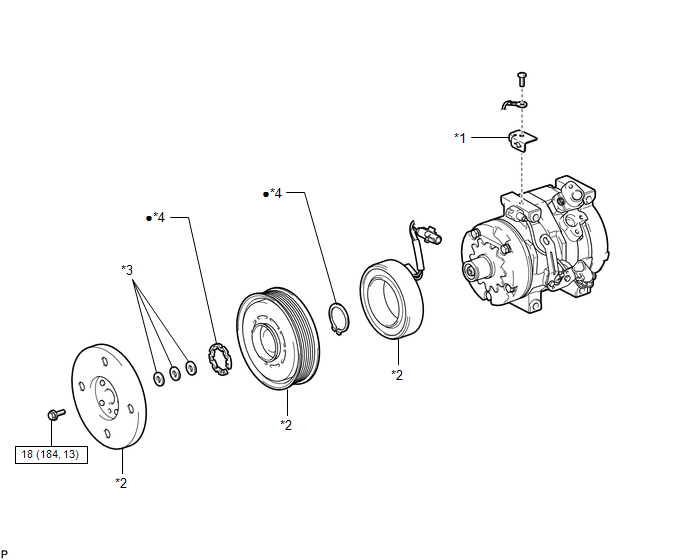

ILLUSTRATION

*1

COOLER COMPRESSOR BRACKET

*2

MAGNET CLUTCH ASSEMBLY

*3

MAGNET CLUTCH WASHER

*4

SNAP RING

N*m (kgf*cm, ft.*lbf): Specified torque

Non-reusable part

    Compressor

    Disassembly
