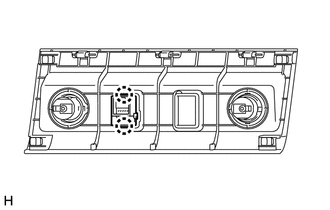

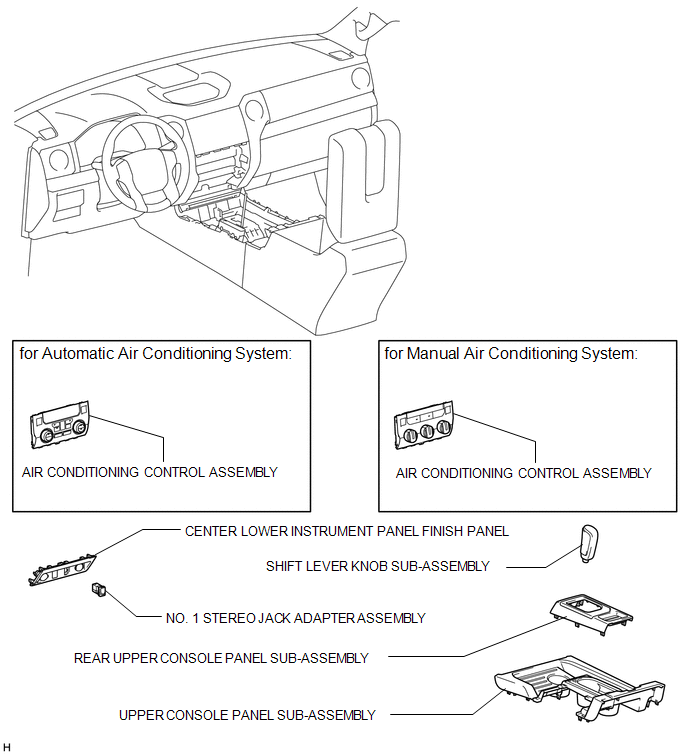

Components COMPONENTS ILLUSTRATION ![]() Installation INSTALLATION PROCEDURE 1. INSTALL NO. 1 STEREO JACK ADAPTER ASSEMBLY (a) Attach the 2 claws to install the No. 1 stereo jack adapter assembly. 2. INSTALL AIR CONDITIONING CONTROL ASSEMBLY
3. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY 4. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY 5. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY Removal REMOVAL PROCEDURE 1. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY
2. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY 3. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY 4. REMOVE AIR CONDITIONING CONTROL ASSEMBLY 5. REMOVE NO. 1 STEREO JACK ADAPTER ASSEMBLY
|
