Toyota Tundra Service Manual: Components

COMPONENTS

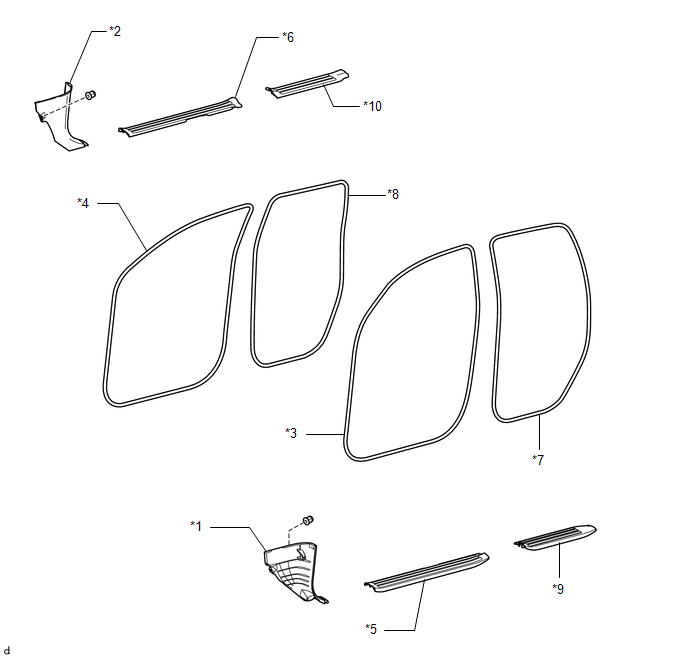

ILLUSTRATION

*1

COWL SIDE TRIM BOARD LH

*2

COWL SIDE TRIM BOARD RH

*3

FRONT DOOR OPENING TRIM WEATHERSTRIP LH

*4

FRONT DOOR OPENING TRIM WEATHERSTRIP RH

*5

FRONT DOOR SCUFF PLATE LH

*6

FRONT DOOR SCUFF PLATE RH

*7

REAR DOOR OPENING TRIM WEATHERSTRIP LH

*8

REAR DOOR OPENING TRIM WEATHERSTRIP RH

*9

REAR DOOR SCUFF PLATE LH

*10

REAR DOOR SCUFF PLATE RH

ILLUSTRATION

*1

CENTER PILLAR GARNISH LH

*2

FRONT PILLAR GARNISH LH

*3

FRONT QUARTER TRIM PANEL ASSEMBLY LH

*4

FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

*5

LOWER CENTER PILLAR GARNISH LH

*6

LOWER QUARTER TRIM PANEL ASSEMBLY LH

*7

COVER

*8

FRONT SEAT OUTER BELT ASSEMBLY LH

*9

REAR ASSIST GRIP ASSEMBLY

*10

REAR SEAT OUTER BELT ASSEMBLY LH

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

ILLUSTRATION

*1

CENTER PILLAR GARNISH RH

*2

FRONT PILLAR GARNISH RH

*3

FRONT QUARTER TRIM PANEL ASSEMBLY RH

*4

FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

*5

LOWER CENTER PILLAR GARNISH RH

*6

LOWER QUARTER TRIM PANEL ASSEMBLY RH

*7

COVER

*8

FRONT ASSIST GRIP SUB-ASSEMBLY

*9

FRONT SEAT OUTER BELT ASSEMBLY RH

*10

REAR ASSIST GRIP ASSEMBLY

*11

REAR SEAT OUTER BELT ASSEMBLY RH

-

-

N*m (kgf*cm, ft.*lbf): Specified torque

-

-

ILLUSTRATION

*A

w/ EC Mirror

-

-

*1

ASSIST GRIP SUB-ASSEMBLY

*2

COAT HOOK

*3

INNER REAR VIEW MIRROR STAY HOLDER COVER

*4

VISOR ASSEMBLY LH

*5

VISOR ASSEMBLY RH

*6

VISOR HOLDER

*7

ASSIST GRIP COVER

*8

COAT HOOK CAP

ILLUSTRATION

*A

w/ Lane Departure Alert System

-

-

*1

MICROPHONE CASE

*2

NO. 1 FORWARD RECOGNITION COVER

*3

ROOF CONSOLE BOX ASSEMBLY

*4

ROOF HEADLINING ASSEMBLY

*5

TELEPHONE MICROPHONE ASSEMBLY

*6

ROOF CONSOLE BOX BASE

*7

ROOM LIGHT ASSEMBLY

*8

ROOM LIGHT LENS

    Roof Headlining(for Double Cab)

    Installation
