Toyota Tundra Service Manual: Parts Location

PARTS LOCATION

ILLUSTRATION

*A

w/ Blind Spot Monitor System

-

-

*1

HEADLIGHT ASSEMBLY LH

- FRONT TURN SIGNAL LIGHT BULB SOCKET LH

*2

HEADLIGHT ASSEMBLY RH

- FRONT TURN SIGNAL LIGHT BULB SOCKET RH

*3

REAR COMBINATION LIGHT ASSEMBLY LH

- REAR TURN SIGNAL LIGHT BULB SOCKET LH

*4

REAR COMBINATION LIGHT ASSEMBLY RH

- REAR TURN SIGNAL LIGHT BULB SOCKET RH

*5

BLIND SPOT MONITOR SENSOR RH

-

-

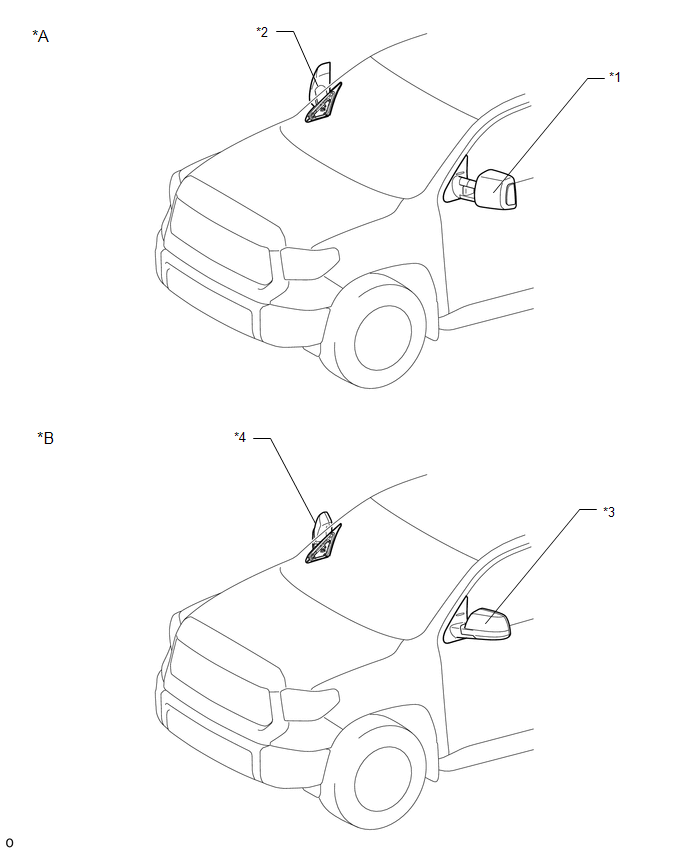

ILLUSTRATION

*A

for Extended Type Outer Rear View Mirror

*B

for Standard Type Outer Rear View Mirror

*1

Outer Rear View Mirror Assembly LH

*2

Outer Rear View Mirror Assembly RH

*3

Outer Rear View Mirror Assembly LH

- Outer Rear View Mirror Sub-assembly LH

*4

Outer Rear View Mirror Assembly RH

- Outer Rear View Mirror Sub-assembly RH

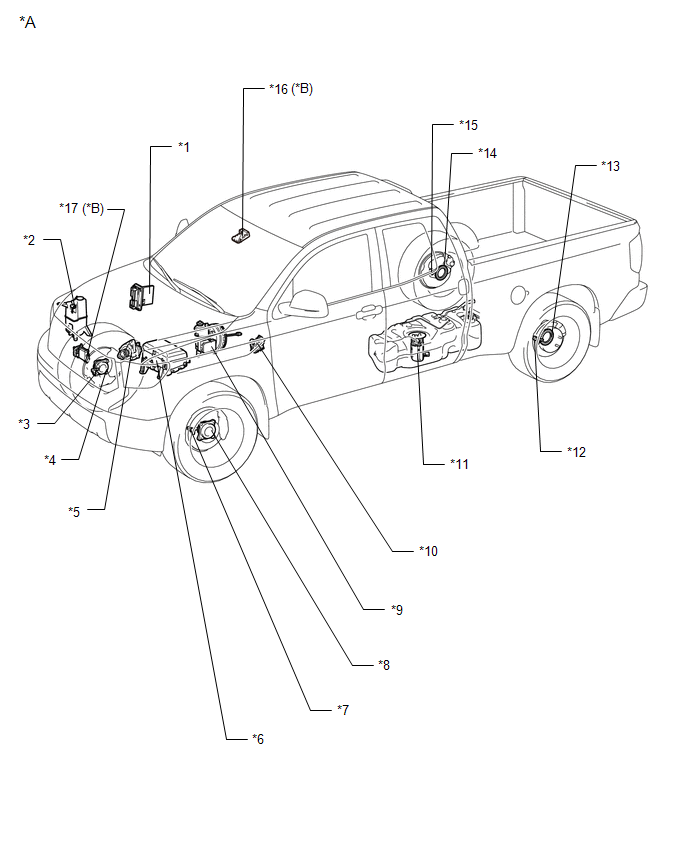

ILLUSTRATION

*A

for Double Cab

*B

w/ Dynamic Radar Cruise Control System

*1

ECM

*2

WINDSHIELD WASHER JAR AND PUMP

- WINDSHIELD WASHER MOTOR AND PUMP (WASHER FLUID LEVEL SENSOR)

*3

FRONT SPEED SENSOR RH

*4

FRONT SPEED SENSOR ROTOR RH

*5

GENERATOR ASSEMBLY

*6

ENGINE ROOM RELAY BLOCK, JUNCTION BLOCK

- MET FUSE

- MET-B FUSE

*7

FRONT SPEED SENSOR LH

*8

FRONT SPEED SENSOR ROTOR LH

*9

BRAKE ACTUATOR ASSEMBLY

- SKID CONTROL ECU

- BRAKE FLUID LEVEL WARNING SWITCH

*10

PARK/NEUTRAL POSITION SWITCH ASSEMBLY

*11

FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

- FUEL SENDER GAUGE ASSEMBLY

*12

REAR SPEED SENSOR LH

*13

REAR SPEED SENSOR ROTOR LH

*14

REAR SPEED SENSOR ROTOR RH

*15

REAR SPEED SENSOR RH

*16

FORWARD RECOGNITION CAMERA

*17

MILLIMETER WAVE RADER SENSOR ASSEMBLY

-

-

ILLUSTRATION

*A

for CrewMax

*B

w/ Dynamic Radar Cruise Control System

*1

ECM

*2

WINDSHIELD WASHER JAR AND PUMP

- WINDSHIELD WASHER MOTOR AND PUMP (WASHER FLUID LEVEL SENSOR)

*3

FRONT SPEED SENSOR RH

*4

FRONT SPEED SENSOR ROTOR RH

*5

GENERATOR ASSEMBLY

*6

ENGINE ROOM RELAY BLOCK, JUNCTION BLOCK

- MET FUSE

- MET-B FUSE

*7

FRONT SPEED SENSOR LH

*8

FRONT SPEED SENSOR ROTOR LH

*9

BRAKE ACTUATOR

- SKID CONTROL ECU

- BRAKE FLUID LEVEL WARNING SWITCH

*10

PARK/NEUTRAL POSITION SWITCH ASSEMBLY

*11

FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

- FUEL SENDER GAUGE ASSEMBLY

*12

REAR SPEED SENSOR ROTOR LH

*13

REAR SPEED SENSOR LH

*14

REAR SPEED SENSOR ROTOR RH

*15

REAR SPEED SENSOR RH

*16

FORWARD RECOGNITION CAMERA

*17

MILLIMETER WAVE RADER SENSOR ASSEMBLY

-

-

ILLUSTRATION

*A

for 4WD

*B

w/ Intuitive Parking Assist System

*C

w/ Trailer Brake Control System

*D

w/ Navigation System

*E

for Column Shift Type

*F

for Floor Shift Type

*G

w/ Engine Immobiliser System

-

-

*1

SPIRAL CABLE SUB-ASSEMBLY

*2

STEERING PAD SWITCH ASSEMBLY

*3

COLUMN SHIFT LEVER SUB-ASSEMBLY

- TRANSMISSION CONTROL SWITCH

*4

COMBINATION METER ASSEMBLY

*5

MAIN BODY ECU (DRIVER SIDE JUNCTION BLOCK)

- PANEL FUSE

*6

PARKING BRAKE SWITCH ASSEMBLY

*7

DLC3

*8

BRAKE CONTROL WITH BRACKET RELAY

*9

CENTER AIRBAG SENSOR ASSEMBLY

*10

TRANSMISSION FLOOR SHIFT ASSEMBLY

- TRANSMISSION CONTROL SWITCH

*11

AIR CONDITIONING AMPLIFIER ASSEMBLY

*12

TIRE PRESSURE WARNING ECU ASSEMBLY

*13

4WD CONTROL ECU

*14

CLEARANCE WARNING ECU ASSEMBLY

*15

NAVIGATION RECEIVER ASSEMBLY

*16

TRANSPONDER KEY ECU ASSEMBLY

ILLUSTRATION

*A

for 1UR-FE

-

-

*1

ENGINE COOLANT TEMPERATURE SENSOR

*2

OIL PRESSURE SENDER GAUGE ASSEMBLY

ILLUSTRATION

*A

for 3UR-FE, 3UR-FBE

-

-

*1

ENGINE COOLANT TEMPERATURE SENSOR

*2

OIL PRESSURE SENDER GAUGE ASSEMBLY
