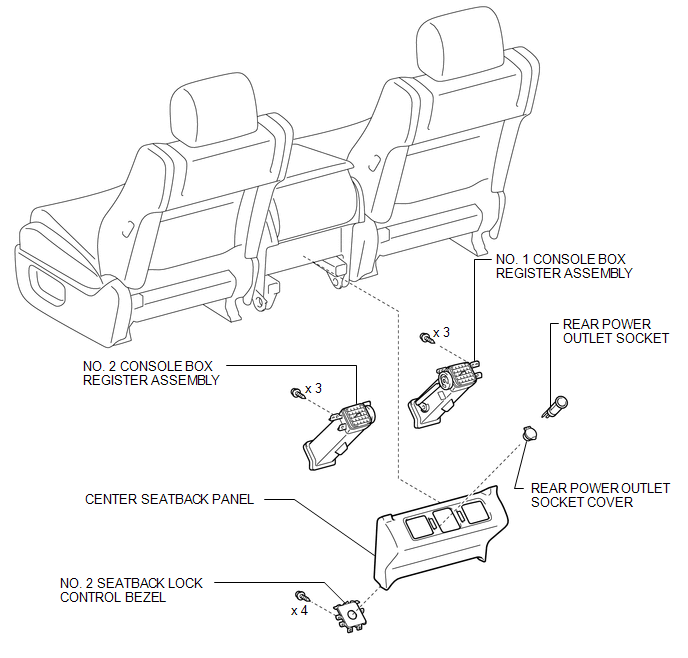

Components COMPONENTS ILLUSTRATION ![]() Installation INSTALLATION PROCEDURE 1. INSTALL REAR POWER OUTLET SOCKET COVER
2. INSTALL REAR POWER OUTLET SOCKET

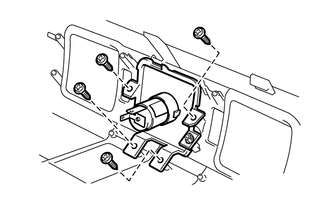

3. INSTALL NO. 2 SEATBACK LOCK CONTROL BEZEL (a) Install the No. 2 seatback lock control bezel with the 4 screws. 4. INSTALL NO. 2 CONSOLE BOX REGISTER ASSEMBLY
5. INSTALL NO. 1 CONSOLE BOX REGISTER ASSEMBLY
6. INSTALL CENTER SEATBACK PANEL
Removal REMOVAL PROCEDURE 1. REMOVE CENTER SEATBACK PANEL
2. REMOVE NO. 2 CONSOLE BOX REGISTER ASSEMBLY
3. REMOVE NO. 1 CONSOLE BOX REGISTER ASSEMBLY
4. REMOVE NO. 2 SEATBACK LOCK CONTROL BEZEL

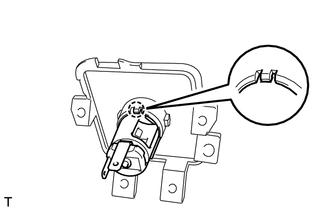

5. REMOVE REAR POWER OUTLET SOCKET

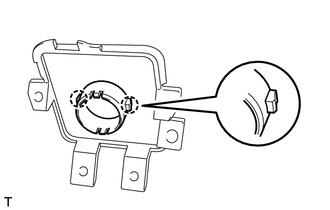

6. REMOVE REAR POWER OUTLET SOCKET COVER
|
